Hai! Saya seorang pemasok dalam bisnis penukar panas, dan hari ini saya ingin mengobrol tentang cara menggunakan metode NTU (jumlah unit transfer) untuk merancang penukar panas. Metode ini sangat berguna dan diterapkan secara luas di industri, jadi mari selami!
Apa metode NTU?
Pertama, mari kita dapatkan pemahaman dasar tentang apa metode NTU. Metode NTU adalah cara untuk menganalisis dan merancang penukar panas ketika suhu inlet dari cairan panas dan dingin diketahui, tetapi suhu outlet tidak. Ini didasarkan pada konsep jumlah unit transfer (NTU) dan rasio laju kapasitas panas (C_R).
NTU didefinisikan sebagai rasio keseluruhan koefisien perpindahan panas (U) kali area perpindahan panas (A) dengan laju kapasitas panas minimum (C_MIN) dari dua cairan. Secara matematis, ditulis sebagai ntu = ua / c_min. Rasio laju kapasitas panas C_R adalah rasio minimum terhadap laju kapasitas panas maksimum dari dua cairan, yaitu, C_R = C_MIN / C_MAX.
Mengapa menggunakan metode NTU?
Metode NTU sangat bagus karena menyederhanakan proses desain penukar panas. Alih -alih harus menyelesaikan banyak persamaan kompleks untuk suhu outlet, kita dapat menggunakan grafik atau persamaan yang dihitung sebelumnya berdasarkan NTU dan C_R untuk menemukan efektivitas (ε) dari penukar panas. Efektivitas adalah rasio laju perpindahan panas aktual (q) dengan laju perpindahan panas maksimum yang mungkin (q_max), jadi ε = q / q_max.
Langkah -langkah untuk menggunakan metode NTU untuk desain penukar panas
Langkah 1: Kumpulkan data yang diperlukan
Sebelum kita mulai, kita perlu mengumpulkan beberapa informasi penting. Kita perlu mengetahui laju aliran (M_DOT) dan kapasitas panas spesifik (C_P) dari cairan panas dan dingin. Dari ini, kita dapat menghitung laju kapasitas panas C = M_DOT * C_P untuk setiap cairan. Kemudian kita dapat menentukan C_MIN dan C_MAX.
Misalnya, jika kita memiliki cairan panas dengan laju aliran massa M_DOT_H = 2 kg/s dan kapasitas panas spesifik C_P_H = 2000 j/(kg · k), dan cairan dingin dengan m_dot_c = 3 kg/s dan c_p_c = 1500 j/(kg · k). Laju kapasitas panas dari cairan panas C_H = M_DOT_H * C_P_H = 2 * 2000 = 4000 W/K, dan laju kapasitas panas cairan dingin C_C = M_DOT_C * C_P_C = 3 * 1500 = 4500 w/k. Jadi, c_min = c_h = 4000 w/k dan c_max = c_c = 4500 w/k.
Langkah 2: Tentukan rasio laju kapasitas panas (C_R)
Menggunakan nilai C_MIN dan C_MAX yang baru saja kami temukan, kami menghitung C_R. Dalam contoh kami, C_R = C_MIN / C_MAX = 4000 /4500 ≈ 0,89.
Langkah 3: Tentukan perpindahan panas yang diperlukan
Kita perlu mencari tahu berapa banyak perpindahan panas yang ingin kita capai. Ini bisa didasarkan pada persyaratan proses. Misalnya, jika kita perlu mendinginkan cairan panas dari suhu tertentu ke yang lain, kita dapat menghitung laju perpindahan panas menggunakan rumus q = m_dot_h * c_p_h * (t_h_in - t_h_out).
Langkah 4: Hitung efektivitas (ε)
Efektivitas ε dapat dihitung menggunakan rumus ε = q / (c_min * (t_h_in - t_c_in)), di mana t_h_in adalah suhu saluran masuk dari fluida panas dan t_c_in adalah suhu saluran masuk dari fluida dingin.
Langkah 5: Temukan nilai NTU
Setelah kami memiliki efektivitas ε dan rasio laju kapasitas panas C_R, kami dapat menggunakan hubungan NTU - ε yang sesuai untuk jenis penukar panas yang kami rancang. Misalnya, untuk penukar panas counter - aliran, hubungan NTU - ε diberikan oleh:
ε = (1 - exp (-ntu * (1 - c_r))) / (1 - c_r * exp (-ntu * (1 - c_r))))
Jika c_r = 1, maka ε = ntu / (1+ntu)
Kami dapat menyelesaikan persamaan ini untuk NTU baik secara analitik (untuk beberapa kasus sederhana) atau secara numerik (menggunakan perangkat lunak seperti MATLAB atau Excel).
Langkah 6: Hitung area perpindahan panas (a)
Setelah kami menemukan nilai NTU, kami dapat menghitung area perpindahan panas A menggunakan rumus A = NTU * C_MIN / U, di mana U adalah koefisien perpindahan panas secara keseluruhan. Koefisien perpindahan panas secara keseluruhan tergantung pada jenis penukar panas, cairan yang terlibat, dan kondisi aliran.
Berbagai jenis penukar panas dan NTU
Ada berbagai jenis penukar panas, seperti penukar panas paralel - aliran, penghitung - aliran, dan aliran silang. Setiap jenis memiliki hubungan NTU - ε sendiri.
- Paralel - Penukar panas aliran: Efektivitas diberikan oleh ε = (1 - exp (-ntu * (1 + c_r))) / (1 + c_r)
- Counter - Penukar panas aliran: Seperti yang disebutkan sebelumnya, hubungan lebih kompleks ketika C_R ≠ 1, dan lebih sederhana ketika C_R = 1.
- Penukar panas silang - aliran: Hubungan NTU - ε lebih rumit dan sering membutuhkan penggunaan grafik atau korelasi empiris.
Produk Penukar Panas kami

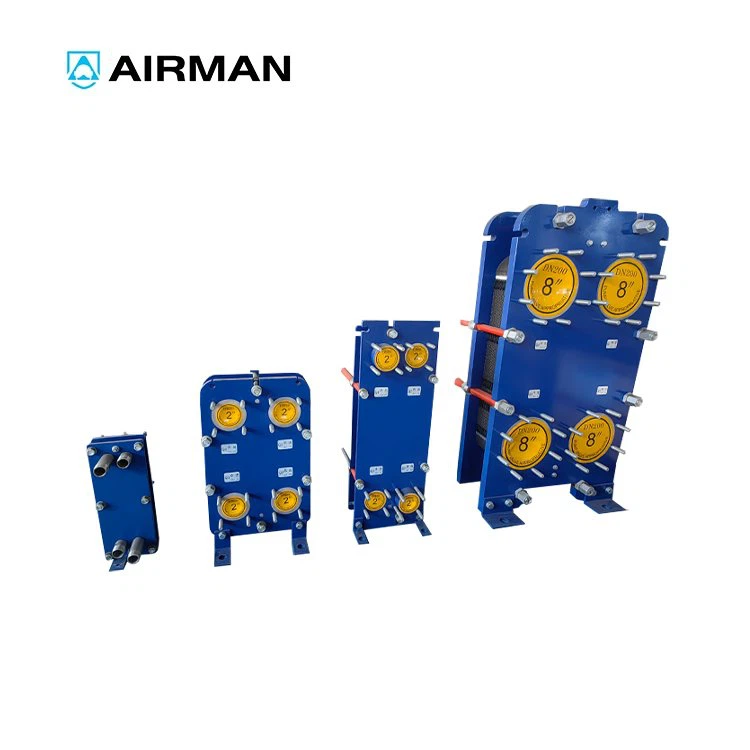

Sebagai pemasok penukar panas, kami menawarkan berbagai penukar panas berkualitas tinggi. Misalnya, kami memilikiPenukar panas pelat gas titanum. Jenis penukar panas ini dikenal karena efisiensi dan daya tahan perpindahan panas yang sangat baik. Gasket titanium memberikan segel yang baik dan dapat menahan tekanan dan suhu tinggi.
Kami juga memilikiPenukar panas koaksial untuk pompa panas. Penukar panas koaksial sangat bagus untuk aplikasi pompa panas karena mereka dapat memberikan perpindahan panas yang efisien dalam desain yang ringkas.
Dan jangan lupa kamiPenukar panas tantalum. Tantalum adalah bahan yang sangat korosi - tahan, membuat penukar panas ini cocok untuk digunakan di lingkungan kimia yang keras.
Kesimpulan
Metode NTU adalah alat yang ampuh untuk desain penukar panas. Dengan mengikuti langkah -langkah yang diuraikan di atas, kami dapat merancang penukar panas yang memenuhi persyaratan spesifik kami. Apakah Anda berada di industri kimia, HVAC, atau bidang lain yang membutuhkan perpindahan panas, metode NTU dapat membantu Anda menyelesaikan pekerjaan.
Jika Anda tertarik dengan produk penukar panas kami atau memerlukan informasi lebih lanjut tentang desain penukar panas menggunakan metode NTU, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda dengan kebutuhan perpindahan panas Anda dan dapat memberi Anda solusi terbaik untuk proyek Anda.
